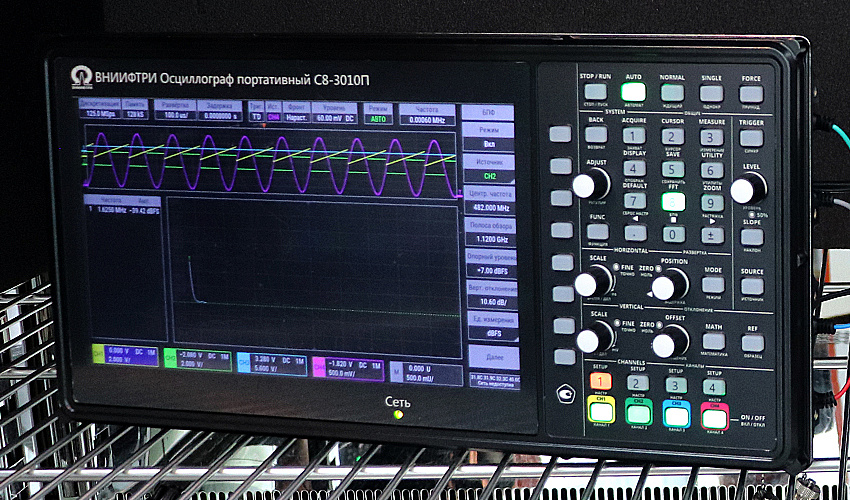

Снять осцилограмму в Заполярье

В полевых условиях и в труднодоступных местах с помощью новых приборов можно проводить техническое обслуживание и ремонт телекоммуникационных станций, оборудования радиосвязи и навигации. К примеру, поддерживать работу ретрансляционных вышек и радиомаяков в условиях Крайнего Севера и Заполярья. Осциллографы новой линейки обеспечат контроль работоспособности систем навигации и связи Северного морского пути, так как они подходят для работы в сложных погодных условиях, недоступных для универсальных аналогов.

Отметим, что сейчас используются приборы, разработанные еще в СССР. Есть и импортные аналоги, но они стоят дорого и работают при температуре внешней среды не ниже 0 °C. Температурный диапазон эксплуатации устройств, созданных специалистами ВНИИФТРИ, — от −30 до +50 °C. Помимо широкого диапазона рабочих температур новое поколение осциллографов отличает дополнительная защита от влаги, пыли и температурных перепадов.

Дефектовка цифровых интерфейсов

«Корпус с ребрами охлаждения, разработанный конструкторами ВНИИФТРИ, а также встроенные элементы теплоотвода эффективно охлаждают прибор без использования дополнительных систем и встроенных вентиляторов, характерных для этого класса. Поэтому оборудование работает надежнее, особенно при длительной эксплуатации в сложных климатических условиях. Дополнительное преимущество для потребителей — дисплей большего размера (диагональю 295 миллиметров), крупные кнопки и энкодеры, которые повышают удобство работы с устройством в экстремальных условиях», — рассказал начальник центра разработки и внедрения перспективных технологий ФГУП «ВНИИФТРИ» Станислав Гусев.

Интерфейс прибора обеспечивает поддержку русского и английского языков. Изделие имеет четыре измерительных канала, что позволяет отслеживать соответствующее число электрических цепей, а также выполнять анализ и математическую обработку электрических сигналов, в том числе быстрое преобразование Фурье.

Напомним принцип работы этих устройств. Осциллограф — это прибор, который показывает, как меняется напряжение с течением времени. Информацию он выводит на экране в виде графика — осциллограммы: по горизонтальной оси откладывается время, а по вертикальной — мгновенное значение напряжения.

Осциллограф необходим, когда важно не просто выяснить величину напряжения в определенный момент времени, а понять, как меняется сигнал: увидеть фронты импульсов, выбросы, искажения, модуляцию, помехи и переходные процессы. Это помогает находить неисправности в электронике, настраивать устройства и контролировать качество сигналов.

В линейку осциллографов, выпускаемых ВНИИФТРИ, входят цифровые универсальные приборы с полосой пропускания до 1 ГГц, предназначенные для широкого круга задач в области разработки, ремонта и обеспечения серийного производства радиоэлектронного оборудования. Полоса пропускания позволяет проводить анализ и дефектовку большинства современных цифровых интерфейсов.

Выпускаются также цифровые модульные осциллографы. У них небольшие размеры, они дешевле стандартных вариантов и при этом обладают широкими возможностями интеграции в автоматизированные измерительные системы. На основе этих систем можно создавать распределенные многоканальные измерительные комплексы для обеспечения автоматизированных производственных линий, например для измерения быстротекущих процессов в ядерной энергетике.

Начальник центра разработки и внедрения перспективных технологий ФГУП «ВНИИФТРИ» Станислав Гусев

ВНИИФТРИ

Оптимальная частота

Для эксплуатации в сложных климатических условиях была выбрана полоса пропускания 100 МГц. Как рассказал «Стимулу» Станислав Гусев, объясняется это тем, что для техобслуживания и ремонта оборудования с большей полосой требуются специальные лабораторные или заводские условия. В то же время такая полоса частот обеспечивает возможность анализа большинства цифровых интерфейсов передачи данных и диагностических протоколов и при этом позволяет сделать прибор меньше и легче, а значит, он гораздо удобнее и мобильнее при обслуживании удаленных объектов в сложных климатических условиях.

В комплект входят четыре пассивных пробника для точных измерений, которые обеспечивают передачу сигнала без потерь и позволяют работать с высоковольтными цепями до 400 В, расширяя динамический диапазон измерений. При необходимости осциллограф может быть укомплектован пассивными пробниками с более высоким коэффициентом ослабления.

«Благодаря инновационным технологиям и расширенному функционалу новое поколение оборудования подходит для замены как старых отечественных приборов, так и импортной техники. Конструкция осциллографа предполагает использование дополнительных возможностей, в частности съемную внешнюю батарею, дополнительные эргономичные ручки, средства амортизации для эксплуатации на подвижных объектах, кронштейны для установки в приборные стойки», — подчеркнул Станислав Гусев.

Отметим также, что ВНИИФТРИ продолжает расширять производственные мощности и совершенствовать процессы разработки приборов. Специалисты предприятия обеспечивают комплексное сервисное сопровождение заказчиков своей продукции, которое включает гарантийные обязательства, поверку, технический сервис, поставку комплектующих и экспертную поддержку на всех этапах.
